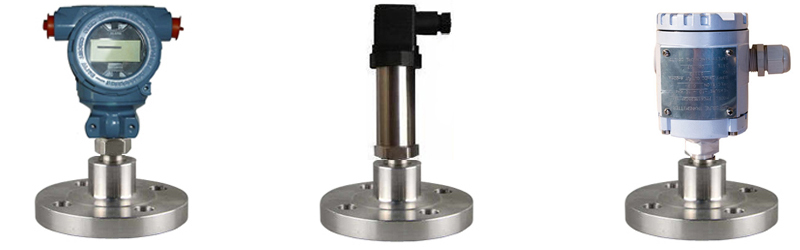

隔膜式壓力變送器
關鍵字：隔膜式壓力變送器 壓力變送器 |
(19).png)
產品概述：
JZ-GPMF隔膜式壓力變送器是我公司生產的采用電容式壓力檢測元件，傳感器經高性能電子放大器將壓力信號轉換成4～20mA或者其它標準信號輸出給數顯儀、調節儀、記錄儀等二次表或DCS系統。
JZ-GPMF隔膜式壓力變送器經過精密的溫度補償、精湛的全不銹鋼密封焊接和完善的裝配工藝，使產品具有精度高、抗干擾、過載和沖擊能力強、防潮性和長期穩定性好等特點。備有多種壓力接口和電氣接口供客戶選配，以滿足各種粘稠介質(泥漿、煤漿、油漆、原油)的壓力測量。
一、技術參數：
1.量 程：-100KPa～0～60MPa；
2.精 度：0.25級、0.5級；
3.輸出信號：4～20mA(二線制)；
4.供電電壓：9～36VDC(二線制)、9～40VDC(三線制)；
5.介質溫度：-30℃～+85℃ ；
6.環境溫度：-20℃～+85℃；
7.允許過荷：150%FS ；
8.溫度漂移：≤±0.05%FS/10℃；
9.穩 定 性：±0.1%FS/年～±0.2%FS/年；
10.外殼材質：316L不銹鋼；
11.接口材質：316L不銹鋼；
12.壓力接口：M20×1.5、G1/4、1/4NPT等外螺紋或根據用戶要求定制；
13.電氣接口：四芯屏蔽電纜(防護等級IP65)、航空插頭、DIN接頭；
14.標 識：采用激光打標，確保產品可永久追朔性。
二、應用范圍：
1.化工涂料、油漆檢測系統；
2.環保、煤礦；
3.密封油壓系統、實驗或測試設備；
4.泥漿、煤漿、原油等粘稠介質。
三、隔膜壓力變送器外形圖：
四、隔膜式壓力變送器選型表
|
JZ-GP
|
壓力變送器
|
|
B
|
標準型
|
|
J
|
精巧型
|
|
T
|
陶瓷電容型
|
|
量程
|
A
|
0-5KPa-20KPa
|
E
|
0-0.7MPa-3.5MPa
|
|
B
|
0-20KPa-70KPa
|
F
|
0-2.0MPa-7MPa
|
|
C
|
0-70KPa-350KPa
|
G
|
0-7MPa-35MPa
|
|
D
|
0-200KPa-700KPa
|
H
|
0-20MPa-100MPa
|
|
顯示方式
|
1
|
無顯示
|
|
2
|
數碼管顯示
|
|
3
|
液晶顯示
|
|
安裝方式
|
M
|
M20*1.5外螺紋
|
|
MF
|
隔膜型（標注法蘭規格膜片材質）
|
|
O
|
其它規格（請標注）
|
|
輸出信號
|
E
|
4～20mA兩線制（DC 24V）
|
|
K
|
0～20mA
|
|
M
|
用戶約定
|
|
防爆要求
|
0
|
非防爆
|
|
i
|
本安型iaⅡCT6
|
|
d
|
隔爆型dⅡBT4
|
|
附加選項
|
Z
|
阻尼調整
|
|
Q
|
遷移
|
|
A
|
絕壓測量
|
|
F
|
負壓測量
|
|
C
|
選用陶瓷傳感器
|
|
S
|
散熱器及過程連接件
|
|
Y
|
用戶約定
|
|
| |
