產品概述：
電磁流量計是一種電磁感應式流量儀表，工作原理基于法拉第電磁感應定律。它由傳感器和智能信號轉換器組成。它能測量各類導電液體的體積流量，所測量的介質包括酸、堿、鹽等強腐蝕性液體和紙漿、泥漿、礦漿、廢污水、海水及固液兩相液體。該產品主要應用于石化、鋼鐵、電力、冶金、紡織、食品、制藥、造紙等行業及市政環保、水利等領域。
JZ-LDE智能電磁流量計是我公司采用先進技術研制、開發與生產流體測量儀表，具有高精度、高可靠性與使用壽命長等特點。為保證產品質量，我公司在產品結構、選材、制定工藝、生產裝配與出廠測試等過程中每個環節細致研究與控制，配套完整的流量標定檢測系統。為適應測量現場需要，開發出高壓型電磁流量計系統和插入式電磁流量計系統，特別插入式電磁流量計在大口徑管道系統中應用具有良好的經濟性、時效性、穩定性，在線安裝型可以不停產安裝與檢修，使用簡便。
JZ-LDE電磁流量計由傳感器和智能信號轉換器組成，根據轉換器與傳感器的裝配形式可分為一體式和分體式二種結構；根據安裝形式可分為管道式和插入式。
一體式: 轉換器與傳感器直接裝配成一個整體，不可分離。常用于環境狀況較好的現場。
分體式: 轉換器通過一根專用電纜與傳感器組成一臺產品，傳感器安裝在現場，轉換器安裝在條件較好的場所。常用于環境狀況較差的現場，如地井里，高溫旁，人員不便到達的地方。
產品特點：
◆精度高，穩定性好，不受被測液體溫度、壓力、密度、粘度和導電率變化的影響。
◆傳感器結構簡單，無節流裝置，不堵塞，適合各種含有固體顆粒、纖維、懸浮物的液體測量。
◆接液材質可有多種選擇，能用于各種腐蝕性液體測量。
◆可水平、垂直、傾斜方式安裝，只要保證測量管內充滿液體和沒氣泡即可。
◆測量范圍寬，量程比100∶1，量程可修改。
◆現場可零點校準，不影響測量精度。
◆功耗低，小于7W。
◆現場液晶顯示瞬時流量、累積流量、流量百分比、流體流速、故障報警。
◆中文菜單，可按提示進行參數查看和修改，四個按鍵功能由軟件隨時設定，方便易學。
◆故障自診斷，可實現空管判斷報警、勵磁故障報警、超量程報警、輸出信號故障報警。
◆可正向流量累積、反向流量累積、雙向流量差累積。
◆計量單位、小數點位自動轉換。
◆防爆等級高，防爆標志Exd（ia）iaqⅡCT6。
◆多種信號輸出備選 4～20mA、0～1kHz、HART、RS485等。
◆一鍵恢復出廠參數設定。
主要技術數據：

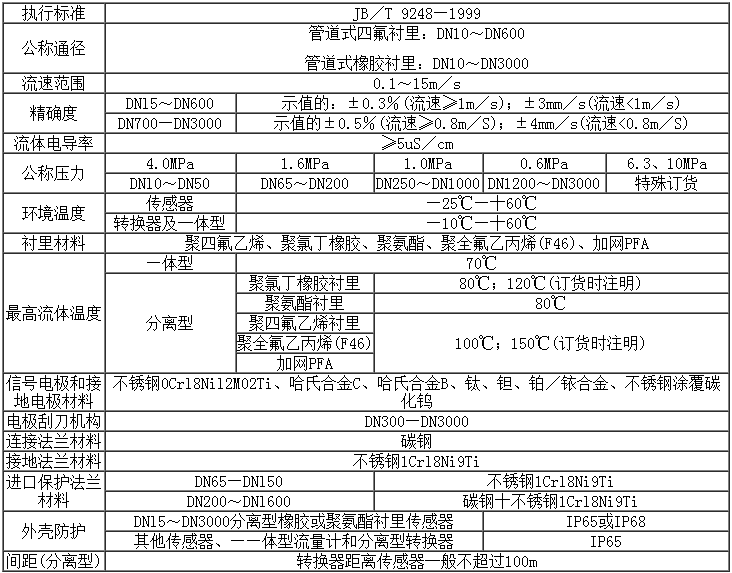

1、整機和傳感器技術數據

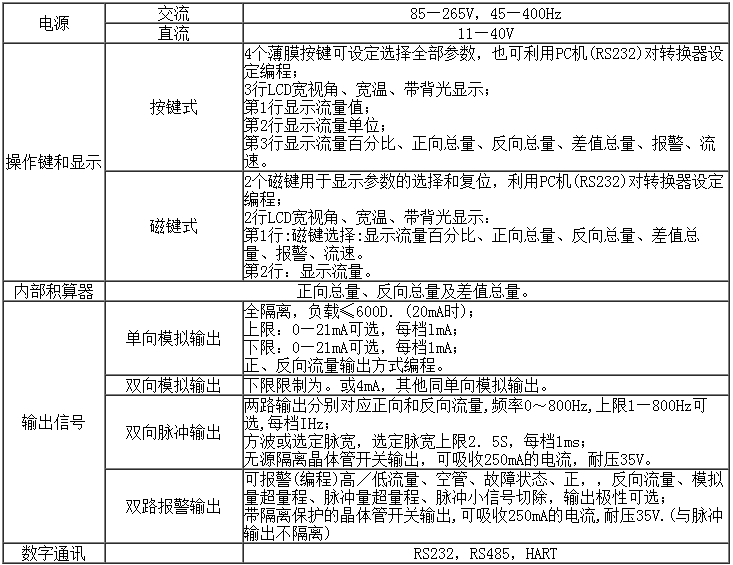

2、轉換器技術數據

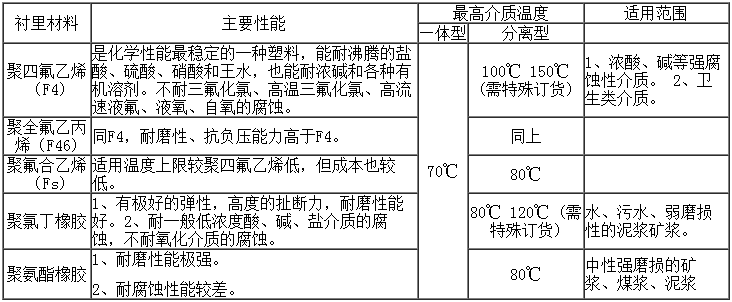

3、襯里的選擇
4、進口保護法蘭和接地法蘭(或接地環)的選擇

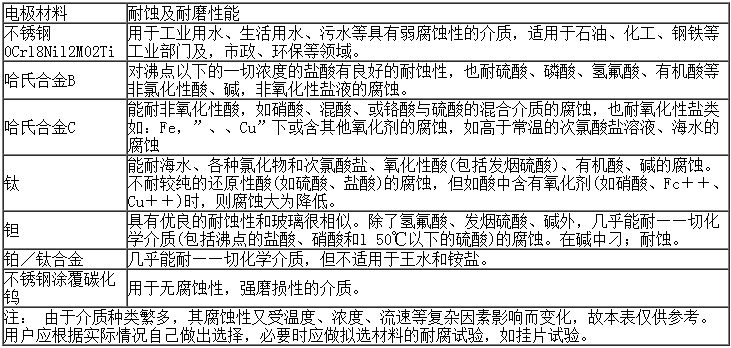

5、電極的選擇
JZ-LDE系列電磁流量計儀表選型
◆量程范圍確認
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，小流速應不小于0.2m/s，大流速應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h）D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的***流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
◆JZ-LDE系列電磁流量計參考流量范圍
|
通徑（mm）
|
流量范圍（m3/h）
|
通徑（mm）
|
流量范圍（m3/h）
|
|
DN15
|
0.32～6.36
|
DN450
|
286.13～5722.65
|
|
DN20
|
0.57～11.30
|
DN500
|
353.25～7065.00
|
|
DN25
|
0.88～17.66
|
DN600
|
508.68～10173.60
|
|
DN32
|
1.45～28.94
|
DN700
|
692.37～13847.40
|
|
DN40
|
2.26～45.22
|
DN800
|
904.32～18086.40
|
|
DN50
|
3.53～70.65
|
DN900
|
1144.53～22890.60
|
|
DN65
|
5.97～119.40
|
DN1000
|
1413.00～28260.00
|
|
DN80
|
9.04～180.86
|
DN1200
|
2034.72～40694.40
|
|
DN100
|
14.13～282.60
|
DN1400
|
2769.48～55389.60
|
|
DN125
|
22.08～441.56
|
DN1600
|
3617.28～72345.60
|
|
DN150
|
31.79～635.85
|
DN1800
|
4578.12～91562.40
|
|
DN200
|
56.52～1130.40
|
DN2000
|
5652.00～113040.00
|
|
DN250
|
88.31～1766.25
|
DN2200
|
6838.92～136778.40
|
|
DN300
|
127.17～2543.40
|
DN2400
|
8138.88～162777.60
|
|
DN350
|
173.09～3461.85
|
DN2600
|
9551.88～191037.60
|
|
DN400
|
226.08～4521.60
|
|
-------------------------------------------------------- |
電磁流量計選型表：
|
JZ-LDE
|
電磁流量計
|
|
代碼
|
轉換器形式
|
|
Y
F
|
一體式
分體式
|
|
代碼
|
公稱通徑mm
|
|
15
…
2600
|
DN15
…
DN2600
|
|
代碼
|
電極材料
|
|
3
Ta
HB
HC
Ti
P
|
316L不銹鋼
鈦
哈氏合金B
哈氏合金C
鉭
鉑銥合金
|
|
代碼
|
內襯材料
|
|
N
PF
PC
|
氯丁橡膠
聚四氟乙烯
聚氯乙烯
|
|
代碼
|
工作溫度
|
|
E
H
|
≤80℃（常溫型）
≤180℃（高溫型）
|
|
代碼
|
工作壓力
|
|
1
2
4
6
8
|
PN1.0
PN2.5
PN4.0
PN6.3
PN16
|
|
代碼
|
信號輸出
|
|
M
H
|
4~20mA
4~20mA+HART協議
|
|
代碼
|
通訊方式
|
|
無
R
|
無通訊
RS485 MUDBUS
|
|
代碼
|
供電方式
|
|
A
D
|
220V AC
24V DC
|
|
|
